廈門中航2400m3低溫工業防爆冷庫工程建造方案

發布時間：2023-06-06 19:15

作者：浩爽制冷

來源：浩爽制冷

工程類別：低溫工業防爆冷庫工程

工程周期：50天

合作年份：2022年

驗收日期：2022年

項目需求：中航鋰電工業防爆冷庫總建造容積約2400個立方，冷庫建造部分分為兩座五面體保溫防爆冷庫，溫度要求-10~10℃、施工周期：50天。該項目中國電子系統工程第三建設有限公司（簡稱中電三公司）作為項目總承包，冷庫安裝設計部分指定我司上海浩爽實業有限公司承建，雙方達成一致合作。

方案概況：

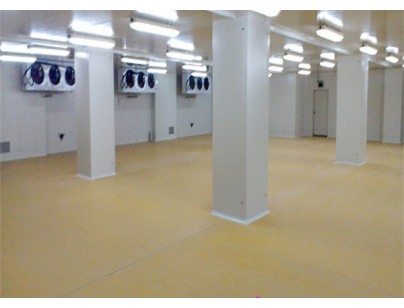

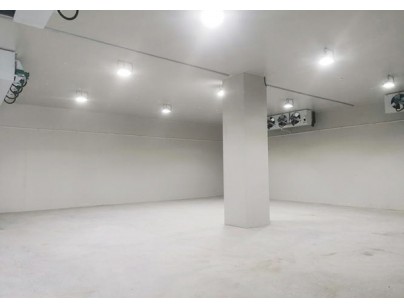

（1）2座冷藏庫保溫部分：墻壁、頂板和包柱采用聚氨酯保溫板，雙面彩鋼板0.5mm厚，寬筋。密度：40±2Kg/m³，PUR（復合B1）/B1級阻燃。

（2）冷庫門：冷庫共計4扇雙面彩鋼冷庫門。庫門均含門框加熱絲，防爆等級ExdⅡBT4。門的尺寸不同，所用冷庫門材料相同，中型單開冷庫平移門1扇，雙面彩鋼板0.5mm100mm厚，內外雙鋁框，

（3）冷庫機組：機組共計4臺、2間冷庫均采用兩臺風冷箱式機組（非防爆，熱氟除霜），蒸發溫度：-15℃，艾默生ZB190KQE（25p）谷輪壓縮機，R404a冷媒，每臺機組拖兩臺冷風機（一用一備）。

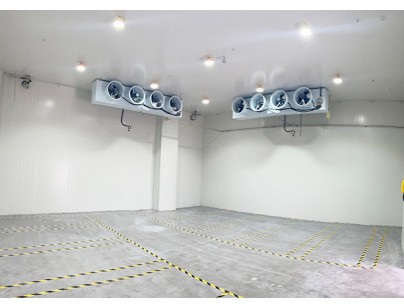

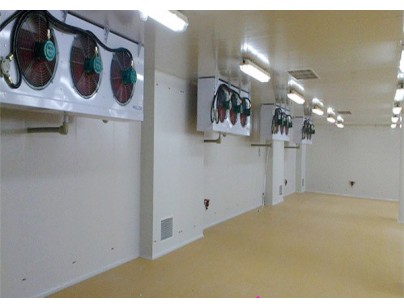

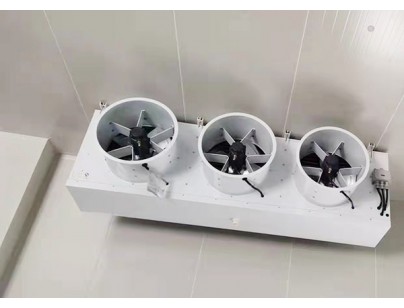

（4）冷風機：定制冷風機共8臺，兩間庫房均采用四臺改裝工業型防爆高效冷風機，化霜形式采用熱氟除霜，，防爆等級ExdⅡBT4，每臺機組拖兩臺冷風機。備注：冷風機電機扇葉采用鋁制品或尼龍型，防止摩擦?xí)r產生火花，冷風機吊裝絲桿斷冷橋，防止結露

（5）電控系統：共計2套電控箱，每庫一套，冷庫專用西門子PLC電控+備用機械式備用溫控器，正泰空開、施耐德低壓電器配件，一用一備，故障自動切換。

冷庫超溫報警、制冷設備故障報警、傳感器故障檢測等功能、實時記錄等功能；能實現手機短信報警、現場聲光報警、溫度數據記錄、曲線顯示、查詢、報警記錄查詢、現場急停按鈕。配置備用控制器，預留TCP/IP通訊端口。

控制系統可就地操作，也可通過遠程監控平臺實現遠程控制、監控。

配備6套高精度防爆溫度就地顯示儀（每庫門口安裝一套）、電控箱含溫度防爆探頭14個（每庫三個溫度控制探頭、化霜4個、感溫探頭采用PT100防爆型探頭、防爆等級ExdⅡBT4。非防爆、室外防雨型。

設計特點：環保型氟利昂制冷

客戶簡介：中國電子系統工程第三建設有限公司（簡稱中電三公司）,始建于1953年，是新中國成立后最早從事國家重點工程建設的施工企業之一，建設部核定為國家壹級施工企業。公司于2009年初成功完成現代企業制度改革，成為國有資本和個人資本共同投資的有限責任公司。

本文關鍵詞：低溫冷庫,工業冷庫,防爆冷庫,鋰電池冷庫,新能源電池冷庫
